滑動式自動測斜探測儀的使用安裝方式如下：

一、安裝前準備

場地清理

確保安裝現場平整、干燥，避免雜物干擾測量精度。

檢查測斜管埋設位置，確保其垂直度偏差≤±0.5°，導槽扭角偏差≤±0.2°/m，累計偏差≤±15°。

設備檢查

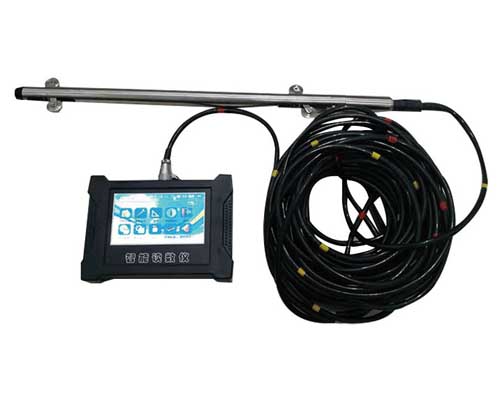

確認測斜儀探頭、電纜、讀數儀等組件完整，電量充足。

檢查測斜管導槽是否暢通，無堵塞或變形；導輪間距基準通常為500mm，需與探頭匹配。

測試探頭信號：將探頭垂直豎立，顯示初始值（通常為0）；左右擺動時，數值應在初始值附近波動，靜止時數值穩定，說明儀器正常。

測斜管埋設

鉆孔埋設：鉆孔直徑≥110mm，終孔直徑≥91mm，孔壁平整光滑。測斜管底端需深入穩定介質（如基巖面以下1.5-2.0m）。

隨填筑埋設：在壩體填筑過程中逐節接續測斜管，保持管口高于填筑面1m以上，每節管沉降伸縮段≤10-15cm。

回填材料：根據周圍介質選擇灌漿（砂礫石）、水泥砂漿（巖石）或膨潤土泥球（土料）回填密實。

二、安裝步驟

探頭與電纜連接

將探頭信號接頭按槽對準插入讀數儀面板，擰緊連接帽，確保防水密封圈（如O型圈）完好并涂有密封硅脂。

電纜需為專用加強芯電纜，每0.5m標有色環標記，用于深度定位。

測斜管內放置探頭

正測（A+讀數）：將探頭低導輪朝向基坑方向，緩慢放入測斜管底部，每提升0.5m（或1m）讀取一次數據，直至管頂。

反測（A-讀數）：取出探頭旋轉180°，重新放入管內，按相同間隔讀取數據。

數據采集與存儲

使用讀數儀或配套APP（如葛南測斜儀APP）記錄數據，支持藍牙連接、手動輸入或自動同步。

數據存儲格式通常包括測點序列號、距離、正測偏移量、反測偏移量、平均偏移量、累積偏移量等。

三、關鍵操作要點

方向校準

測斜管埋設時需標記導槽方向，確保探頭滑輪組與導槽對齊，避免觀測位置偏差。

規定正方向（如面向基坑方向傾斜為正），反方向測量時需旋轉探頭180°。

消除零漂影響

通過正反測數據相減（A+ - A-）消除傾角傳感器零漂，提高測量精度。

初始值需測量3次，取穩定值作為基準，后續測量值與初始值相減得到水平位移。

環境防護

避免探頭滑輪組放置在測斜管接頭處，防止讀數不穩定。

施工期間管口設臨時保護措施，埋設完成后安裝保護裝置（如鋼保護管）。

四、數據處理與分析

數據傳輸

將數據導入計算機，使用軟件（如北航軟件）處理，輸出水平位移曲線圖。

曲線反映地基或邊坡隨時間變化的位移趨勢，結合監測規程判斷是否需報警。

可靠性驗證

通過“查和”法驗證數據質量：正反測數據相加（A+ + A-），差值應為常量（等于傳感器零偏移的兩倍）。若差值突變，需檢查探頭、電纜或測量過程。

五、維護與注意事項

定期檢查

每次使用后清洗測桿，在導輪處滴潤滑油保持靈活。

檢查密封圈是否損壞，及時更換并涂抹硅脂延長使用壽命。

避免干擾

測量時遠離大型機械作業，防止震動或電磁干擾影響數據。

電纜接頭保持干燥，避免進水導致讀數不穩定。
