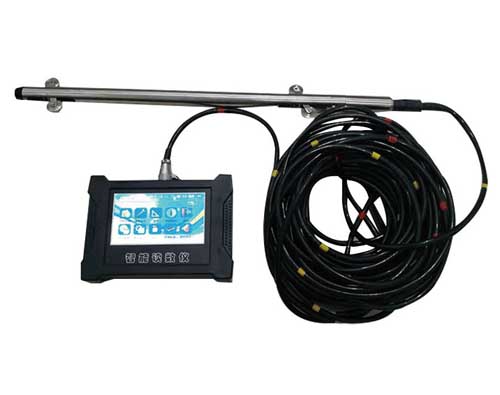

工程打樁中使用的輪滑固定式邊坡基坑傾斜測斜儀（通常為固定式測斜儀的一種應用形式），其使用方法涵蓋安裝準備、設備安裝、操作測量、數據處理四個核心環節，具體如下：

一、安裝準備

鉆孔：

在被測位置鉆孔，鉆孔直徑需滿足測斜管安裝要求（通?！?14mm），鉆孔深度應超過深位移帶一定距離（如巖層不少于1m，土層不少于4m）。

鉆孔應盡量保持鉛垂，偏差角應小于規定值（如2°）。

測斜管準備：

測斜管通常采用圓形，直徑有50mm、70mm等，每節長度一般為2m，采用鋼材、鋁合金、塑料等制作，常用PVC塑料管。

測斜管內徑上有兩組互成90°的導向槽，用于控制傳感器方向。

將測斜管按順序逐根連接，并用螺絲或膠固定管接頭，確保導槽對齊。

二、設備安裝

測斜管安裝：

將連接好的測斜管逐節放入鉆孔中，確保測斜管底部與頂部用蓋子封住，防止砂漿、泥漿及雜物入孔內。

測斜管安裝過程中，應確保導槽方向與設計要求一致，如一對導槽需與基坑邊線垂直。

測斜儀安裝：

將測斜儀（包括傳感器、連接鋼絲繩、觀測電纜線等）按設計高程截取連接桿，組成測量單元。

將測量單元按順序放入測斜管內，確保導向輪方向一致，連接牢靠。

固定觀測電纜，確保電纜走向合理，避免彎曲過度。

三、操作測量

設備檢查：

每次測試前檢查儀器是否工作正常，包括穩定性、靈敏度、重復性等。

確認測斜儀與數據采集系統連接穩定，通信正常。

測量步驟：

初始值測量：將初次測量的位移數據作為基準點，一般初始值需測3次，取得較穩定的值，并檢查重復性。

正反方向測量：測孔時，正反方向各測一次。將探頭向某一方向傾斜，顯示數字向方向變動時，規定此方向為正方向；將探頭旋轉180度后，測量反方向值。將正向測值V正、反方向值V負代入公式計算，得到該點位置Δi的數值。

逐點測量：順槽管而下，每間距一定距離（如0.5米）讀取一個數字。電纜上通常有標記，便于確定測量深度。

注意事項：

測量時，保證測斜儀與管內溫度基本一致，顯示儀讀數穩定后再開始測量。

避免外部強機械干擾，如震動、撞擊等。

嚴格按照操作規程進行測量，避免誤操作導致數據錯誤。

四、數據處理

數據記錄：

實時上傳數據至計算機或數據采集系統，或現場記錄數據。

確保數據記錄完整、準確，便于后續分析。

數據分析：

使用專用軟件處理采集的數據，生成位移-深度曲線圖。

分析曲線圖，評估結構物的穩定性與安全性。

根據位移值，結合監測規程及地層情況，決定是否提出報警值，以指導施工部門采取加固處理措施。
